超大型自动三坐标测量机|三次元测量仪-Navigator系列 |
点击图片放大显示 |

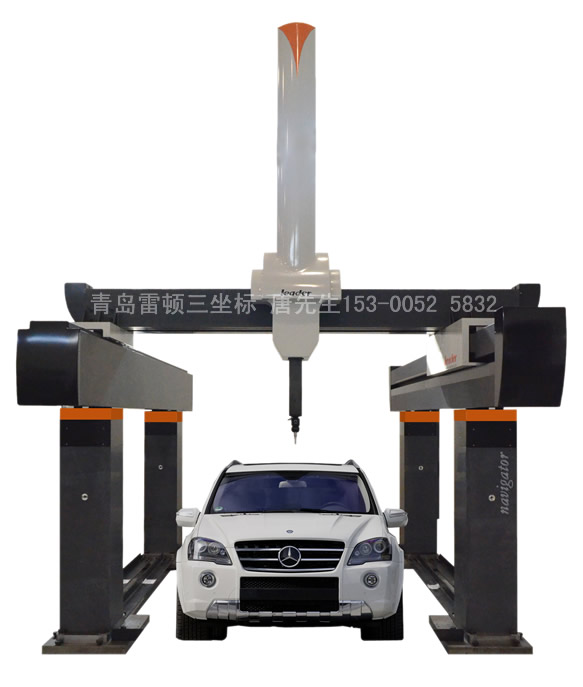

针对超大型工件的精确测量-Navigator系列
THE HIGH VERACITY SOLVENT FOR ENORMOUS PARTS INSPECTION
·适用于超大型工件的精密测量，如汽车、航天、航空、船舶和大型模具等工业领域的
zz测量。
·具有高精度、高强度、高刚性与高稳定性特点，适合于车间环境。
·具有多种安全保护装置，操作安全性高；选配温度自动补偿系统，全空间几何误差补
zz偿，双光栅双驱动系统确保测量机以简单的机械结构也能获得高可靠性和高性能。
·可配置RENISHAW公司全系列触发式及接触式扫描测头，也可配置LS系列激光线扫描测
zz头、高精度激光点扫描测头实现复杂曲面高速扫描（逆向工程）等任务。 |
 |
Navigator系列三坐标测量机性能指标
SPECIFICATIONS
型号 |
行程范围(mm)
|
精度指标 |

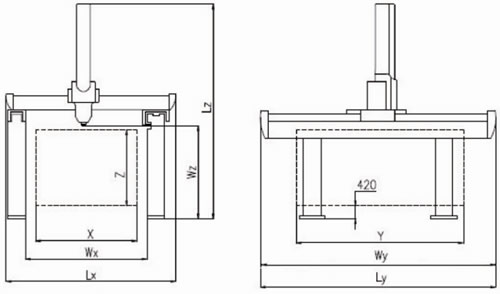

主机外廓尺寸(mm) |
重量(kg) |
| S(标准精度) |
P(高精度) |
| X×Y×Z |
MPEE (μm) |
MPEP (μm) |
MPEE (μm) |
MPEP (μm) |
| NCG203015 |
2000×3000×1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490×4770×4370 |
9800 |
| NCG204015 |
2000×4000×1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490×5770×4370 |
10700 |
| NCG205015 |
2000×5000×1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490×6770×4370 |
13490 |
| NCG20XX15 |
2000× XX ×1500 |
5+5L/1000起 |
5起 |
3.5+4L/1000起 |
4起 |
3490× XX ×4370 |
XX |
| NCG253015 |
2500×3000×1500 |
8+8L/1000 |
8 |
5+5L/1000 |
6 |
3990×4770×4370 |
9870 |
| NCG254015 |
2500×4000×1500 |
8+8L/1000 |
8 |
5+5L/1000 |
6 |
3990×5770×4370 |
10800 |
| NCG255015 |
2500×5000×1500 |
8+8L/1000 |
8 |
5+5L/1000 |
6 |
3990×6770×4370 |
13560 |
| NCG25XX15 |
2500× XX ×1500 |
8+9L/1000起 |
8起 |
5+5L/1000起 |
6起 |
3990× XX ×4370 |
XX |
| NCG203020 |
2000×3000×2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490×4770×5370 |
9810 |
| NCG204020 |
2000×4000×2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490×5770×5370 |
11300 |
| NCG205020 |
2000×5000×2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490×6770×5370 |
14650 |
| NCG20XX20 |
2000× XX ×2000 |
6+7L/1000起 |
7起 |
5+5L/1000起 |
6起 |
3490× XX ×5370 |
XX |
| NCG255018 |
2500×5000×1800 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990×6770×4970 |
14200 |
| NCG256018 |
2500×6000×1800 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990×7770×4970 |
15400 |
| NCG253020 |
2500×3000×2000 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990×4770×5370 |
10600 |
| NCG254020 |
2500×4000×2000 |
10+10L/1000 |
12 |
6+6L/1000 |
7 |
3990×5770×5370 |
11300 |
| NCG255020 |
2500×5000×2000 |
10+10L/1000 |
12 |
6+6L/1000 |
7 |
3990×6770×5370 |
14750 |
| NCG25XX20 |
2500× XX ×2000 |
10+12L/1000起 |
12起 |
6+6L/1000起 |
7起 |
3990× XX ×5370 |
XX |
| NCG306020 |
3000×6000×2000 |
12+12L/1000 |
12 |
8+8L/1000 |
8 |
4990×7770×5370 |
16200 |
| NCG30XX20 |
3000× XX ×2000 |
12+12L/1000起 |
12起 |
8+8L/1000起 |
8起 |
4990× XX ×5370 |
XX |
环境要求：
- 标准环境温度：18 - 22℃
- 环境温度变化：1℃/h - 2℃/24h
- 温度梯度：1℃/m
- 相对湿度：55% - 65%
供气要求：
- 空气压力：0.4 - 0.5Mpa
- 空气流量：150NL/min
- 过滤精度：0.3μm
电源要求：
|
|
|
|
|
