Miracle Series CMM |
点击图片放大显示 |

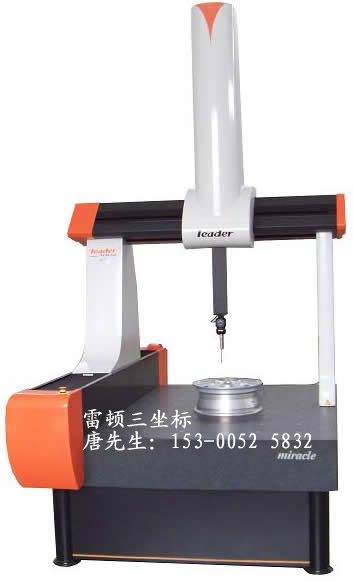

CMM-REPRESENTATIVE OF COORDINATE MEASURING MACHINE
·三轴导轨均采用优质花岗岩，具有相同的温度特性，刚性及温度稳定性更高。
·先进的柔性同步齿形带传动，使测量机运行无噪声，寿命长，平稳且定位精确。
·三轴均采用大功率驱动器、电机及新型双级带减速器,确保传动准确，迅速。
·Y轴采用一体化燕尾导轨，有效消除了运动扭摆，任意位置的测量精度都能保证。
·高精度高气膜刚性的红宝石自洁式气浮轴承使导轨永无磨损。
·良好的抗时效变形能力，使几何精度长期保持稳定。
·工作台具有开敞的工作空间，装夹工件及测量观察都异常方便。
·气动系统、传动及驱动系统、控制系统均采用世界名牌产品。 |
 |
Miracle系列三坐标测量机性能指标
SPECIFICATIONS
型号 |
行程范围(mm)
|
精度指标 |
主机外廓尺寸(mm)
|
允许工件尺寸(mm) |
| X×Y×Z |
MPEE (μm) |
MPEP (μm) |
Lx×Ly×Lz |
Wx×Wy×Wz |
| NC564 |
500×600×400 |
2.1+3.3L/1000 |
2.2 |
1350×1475×2300 |
600×700×500 |
| NC685 |
600×800×500 |
2.3+3.3L/1000 |
2.3 |
1450×1750×2500 |
700×900×600 |
| NC6105 |
600×1000×500 |
2.3+3.3L/1000 |
2.3 |
1450×1950×2500 |
700×1100×600 |
| NC787 |
700×800×700 |
2.4+3.3L/1000 |
2.4 |
1450×1850×3000 |
800×900×800 |
| NC8107 |
800×1000×700 |
2.5+3.3L/1000 |
2.5 |
1550×2050×3000 |
900×1100×800 |
| NC8157 |
800×1500×700 |
2.7+3.3L/1000 |
2.7 |
1550×2550×3000 |
900×1600×800 |
| NC10128 |
1000×1200×800 |
2.9+3.3L/1000 |
2.9 |
1750×2550×3200 |
1100×1300×900 |
| NC10158 |
1000×1500×800 |
2.9+3.3L/1000 |
2.9 |
1750×2800×3200 |
1100×1600×900 |
| NC10208 |
1000×2000×800 |
2.9+3.3L/1000 |
2.9 |
1750×3300×3200 |
1100×2100×900 |
| NC121510 |
1200×1500×1000 |
3.2+3.3L/1000 |
3.2 |
1950×2800×3450 |
1300×1600×1100 |
| NC122010 |
1200×2000×1000 |
3.2+3.3L/1000 |
3.2 |
1950×3300×3450 |
1300×2100×1100 |
NC12XX10 |
1200× XX ×1000 |
3.2+3.3L/1000起 |
3.2起 |
1950× XX ×3450 |
1300× XX ×1100 |
环境要求：
- 标准环境温度：18 - 22℃
- 环境温度变化：1℃/h - 2℃/24h
- 温度梯度：1℃/m
- 相对湿度：55% - 65%
供气要求：
- 空气压力：0.4 - 0.5Mpa
- 空气流量：150NL/min
- 过滤精度：0.3μm
电源要求：
|
|
|
|
|
|
