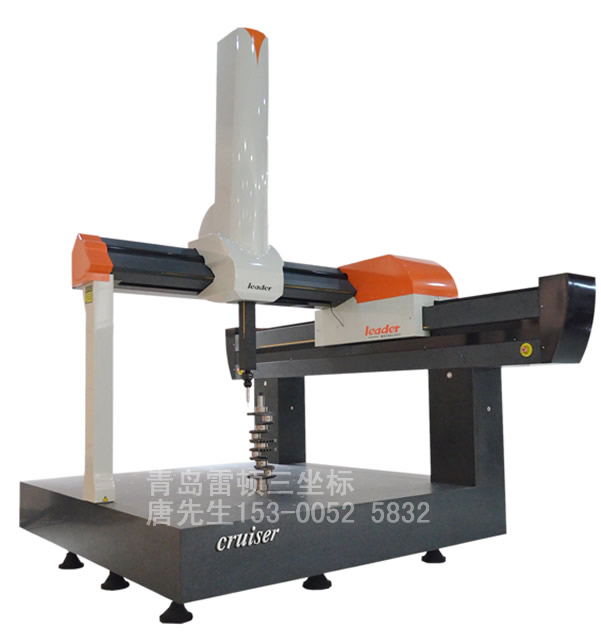

大型自动三坐标测量机|三次元测量仪-Cruiser系列 |
点击图片放大显示 |
大型零部件精密检测的解决方案-Cruiser系列
THE HIGH ACCURACY SOLUTION FOR BIG WORKPIECE INSPECTION
·三轴导轨均采用优质花岗岩，具有相同的温度特性，刚性及温度稳定性更高。
·先进的柔性同步齿形带传动，使测量机运行无噪声，寿命长，平稳且定位精确。
·三轴均采用大功率驱动器、电机及新型双级带减速器,确保传动准确，迅速。
·Y轴采用一体化燕尾导轨，有效消除了运动扭摆，任意位置的测量精度都能保证。
·高精度高气膜刚性的红宝石自洁式气浮轴承使导轨永无磨损。
·良好的抗时效变形能力，使几何精度长期保持稳定。
·工作台具有开敞的工作空间，装夹工件及测量观察都异常方便。
·气动系统、传动及驱动系统、控制系统均采用世界名牌产品。 |
·大型的高性能数控坐标测量机。通过计算机辅助设计、有限元分析、动态特性分析、全空间误差软件补偿等先进手段与方法，制
zz造出具有优良刚性与稳定性的新一代数控坐标测量机。
·适合在大型产品生产现场或计量中心对各种机械零部件的尺寸和形位公差进行精密检测，从而完成零件检测、外形测量、逆向工
zz程、过程控制以及质量管理等任务。
·采用高架桥L型结构设计，在保证空间开敞的同时确保了测量机的稳定性和优良的驱动性能，能够实现较高的运行及测量速度，
zz使测量机在运行中的角摆、垂直度变形达到最小化，保证了测量机的高精度。
·主导轨采用槽型截面设计，空气轴承按封闭式静压导轨布局，增大了气膜刚性，提高了X向气浮导轨的精度。
·可配置RENISHAW公司全系列触发式及接触式扫描测头，也可配置LASER系列激光扫描机线测头、高精度激光扫描机点测头实现复
zz杂曲面高速扫描（逆向工程）等任务。 |
 |
Cruiser系列三坐标测量机性能指标
SPECIFICATIONS
型号 |
行程范围(mm)
|
精度指标 |

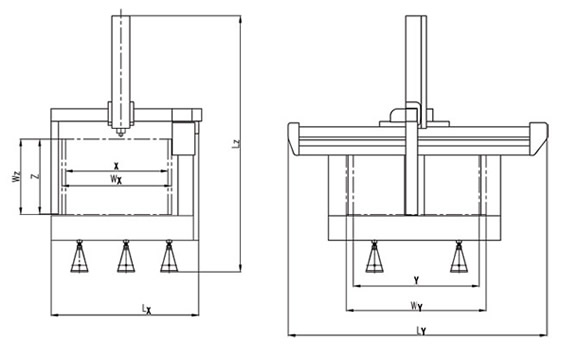

主机外廓尺寸(mm)
|
允许工件尺寸(mm) |
| X×Y×Z |
MPEE (μm) |
MPEP (μm) |
Lx×Ly×Lz |
Wx×Wy×Wz |
| NCL151510 |
1500×2000×1000 |
3.5+3L/1000 |
3.8 |
2700×3300×3700 |
1700×1700×1200 |
| NCL152010 |
1500×2000×1000 |
3.5+3L/1000 |
3.8 |
2700×3800×3700 |
1700×2200×1200 |
| NCL152510 |
1500×2500×1000 |
3.5+3L/1000 |
3.8 |
2700×4300×3700 |
1700×2700×1200 |
| NCL153010 |
1500×3000×1000 |
3.5+3L/1000 |
3.8 |
2700×4800×3700 |
1700×3200×1200 |
| NCL153510 |
1500×3500×1000 |
3.5+3L/1000 |
3.8 |
2700×5300×3700 |
1700×3700×1200 |
| NCL15XX10 |
1500× XX ×1000 |
3.5+3L/1000起 |
3.8起 |
2700× XX ×3700 |
1700× XX ×1200 |
| NCL152012 |
1500×2000×1200 |
4.0+4L/1000 |
4.5 |
2700×3800×4100 |
1700×2200×1400 |
| NCL152512 |
1500×2500×1200 |
4.0+4L/1000 |
4.5 |
2700×4300×4100 |
1700×2700×1400 |
| NCL153012 |
1500×3000×1200 |
4.0+4L/1000 |
4.8 |
2700×4800×4100 |
1700×3200×1400 |
| NCL153512 |
1500×3500×1200 |
4.0+4L/1000 |
4.8 |
2700×5300×4100 |
1700×3700×1400 |
| NCL15XX12 |
1500× XX ×1200 |
4.0+4L/1000起 |
4.5起 |
2700× XX ×4100 |
1700× XX ×1400 |
| NCL152015 |
1500×2000×1500 |
4.5+4L/1000 |
5.0 |
2700×3800×4650 |
1700×2200×1700 |
| NCL152515 |
1500×2500×1500 |
4.5+4L/1000 |
5.0 |
2700×4300×4650 |
1700×2700×1700 |
| NCL153015 |
1500×3000×1500 |
4.5+4L/1000 |
5.0 |
2700×4800×4650 |
1700×3200×1700 |
| NCL153515 |
1500×3500×1500 |
4.5+4L/1000 |
5.0 |
2700×5300×4650 |
1700×3700×1700 |
| NCL15XX15 |
1500× XX ×1500 |
4.5+4L/1000起 |
5.0起 |
2700× XX ×4650 |
1700× XX ×1700 |
| NCL163015 |
1600×3000×1500 |
4.8+5L/1000 |
5.0 |
2800×4800×4650 |
1800×3200×1700 |
| NCL163515 |
1600×3500×1500 |
4.8+5L/1000 |
5.0 |
2800×5300×4650 |
1800×3700×1700 |
| NCL16XX15 |
1600× XX ×1500 |
4.8+5L/1000起 |
5.0起 |
2800× XX ×4650 |
1800× XX ×1700 |
环境要求：
- 标准环境温度：18 - 22℃
- 环境温度变化：1℃/h - 2℃/24h
- 温度梯度：1℃/m
- 相对湿度：55% - 65%
供气要求：
- 空气压力：0.4 - 0.5Mpa
- 空气流量：150NL/min
- 过滤精度：0.3μm
电源要求：
|
|
|
|
|
